What's QC&SPC System

QC & SPC System is a package software for easy realizing of SPC (Statistical Process Control). It is imports the measured data (QC data) from Nogis, Micrometer or digital measurement equipment or scope. And, it is create the result sheets (inspection table).
品質管理作業をコンピュータ化し、品質管理全体の効率化を実現します。

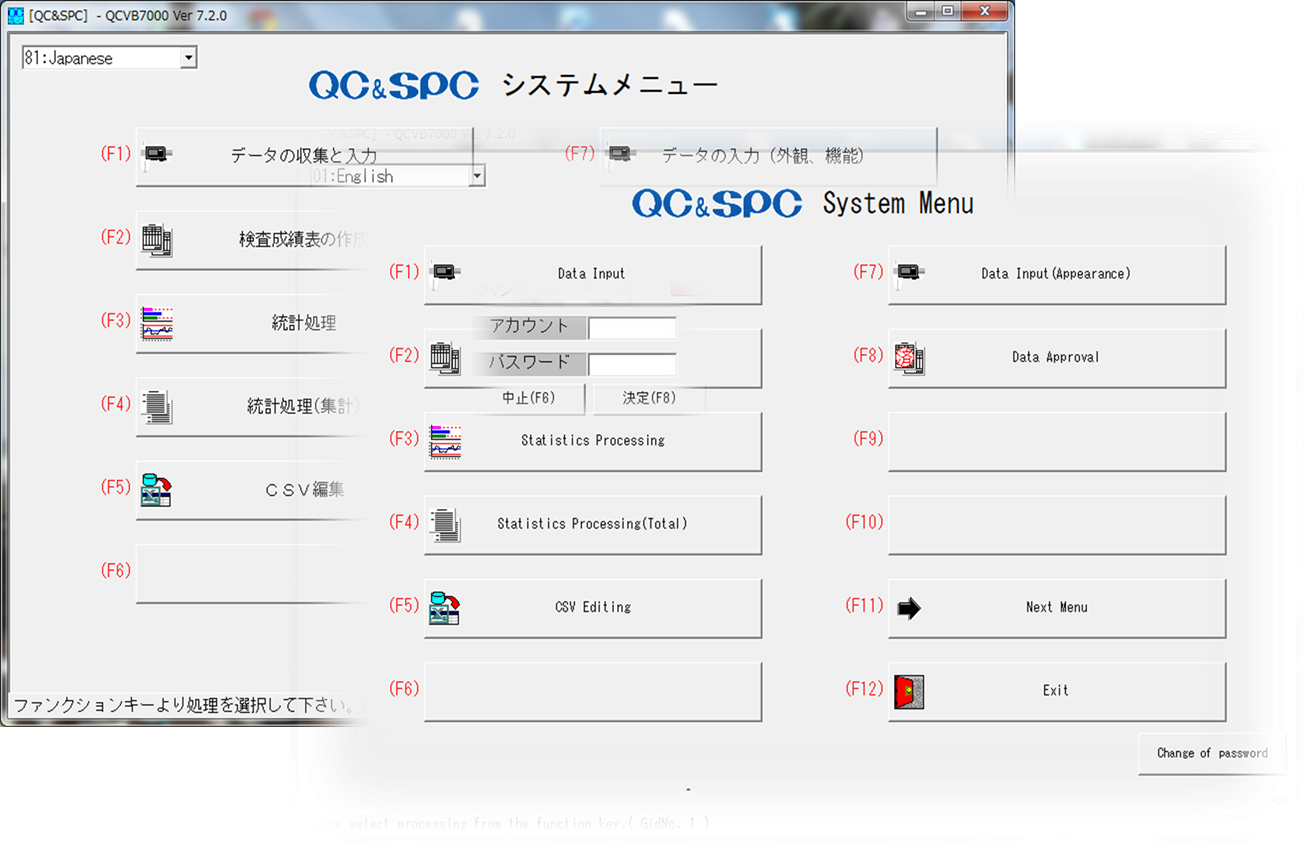

Menu Screen

メニューに言語選択機能が追加!
現地の言語を登録すれば、現地語に対応したソフトに早変わり。

※ 詳細資料はこちらからご覧いただけます 「QC&SPC 1.処理メニュー」詳細資料(PDF)

Collection and Inputs of Data

登録した規格の図番を入力します。 測定する製品の情報を入力します。 この情報はカスタマイズが可能です。 これららの情報をキーにし、統計処理などで検索条件として利用することができます。 工程上で起こった変化などの情報を入力し、管理図上に表示することができます。 作業指示の画像を指定し、測定中に表示し、検査成績表に印刷することできます。
測定データの入力(各種測定器、キーボード入力、専用測定機からRS232C直接入力)。 測定値の判定(入力データの合否判定と結果表示、管理値との比較評価と結果表示、管理図の傾向評価と結果表示)。 計数検査項目の入力 合否(OK、NG)や検査数と不良数(n、c)の入力が可能

※ 詳細資料はこちらからご覧いただけます 「QC&SPC 2.データ入力」詳細資料(PDF)

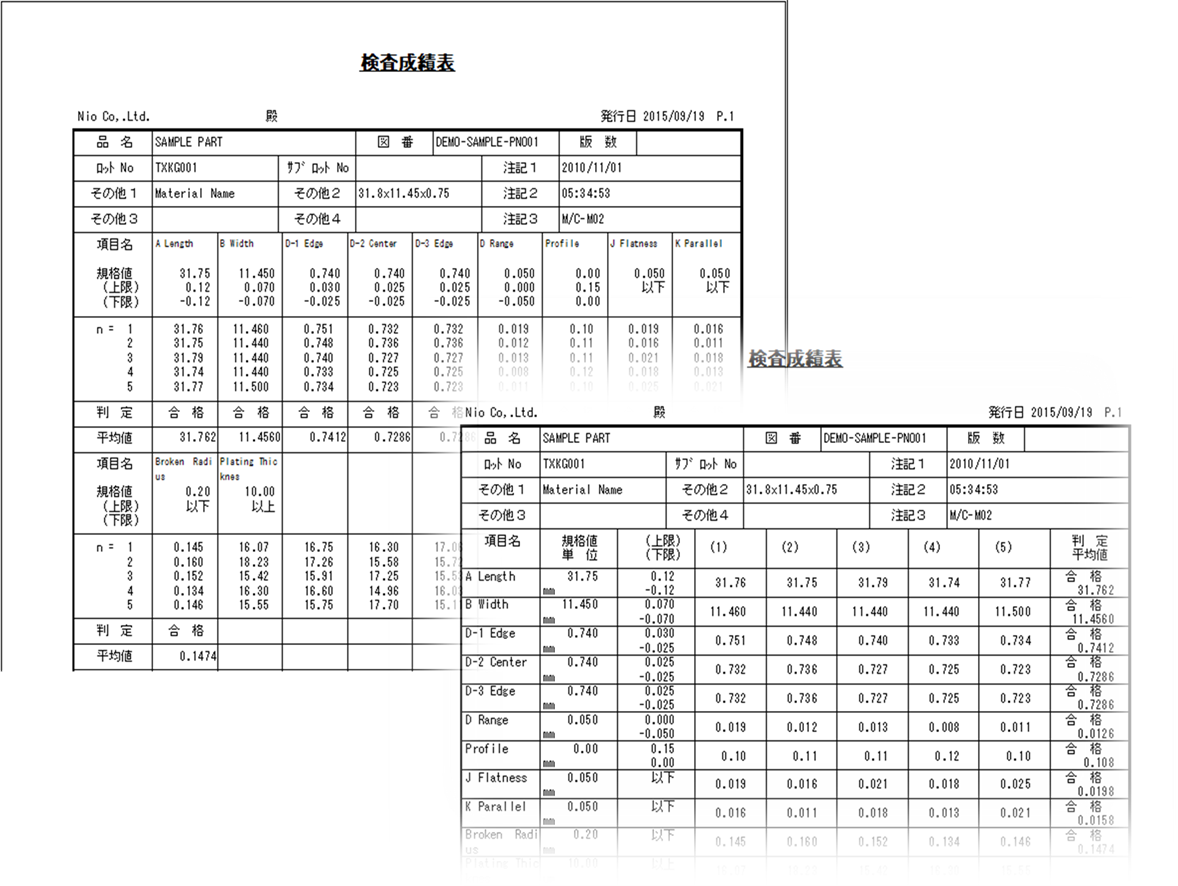

Create the report table

測定データの結果をプレビューし、印刷します。 パッケージには20種類のフォーマットがあります。 20種類のフォーマットから1つ選択し、印刷します。

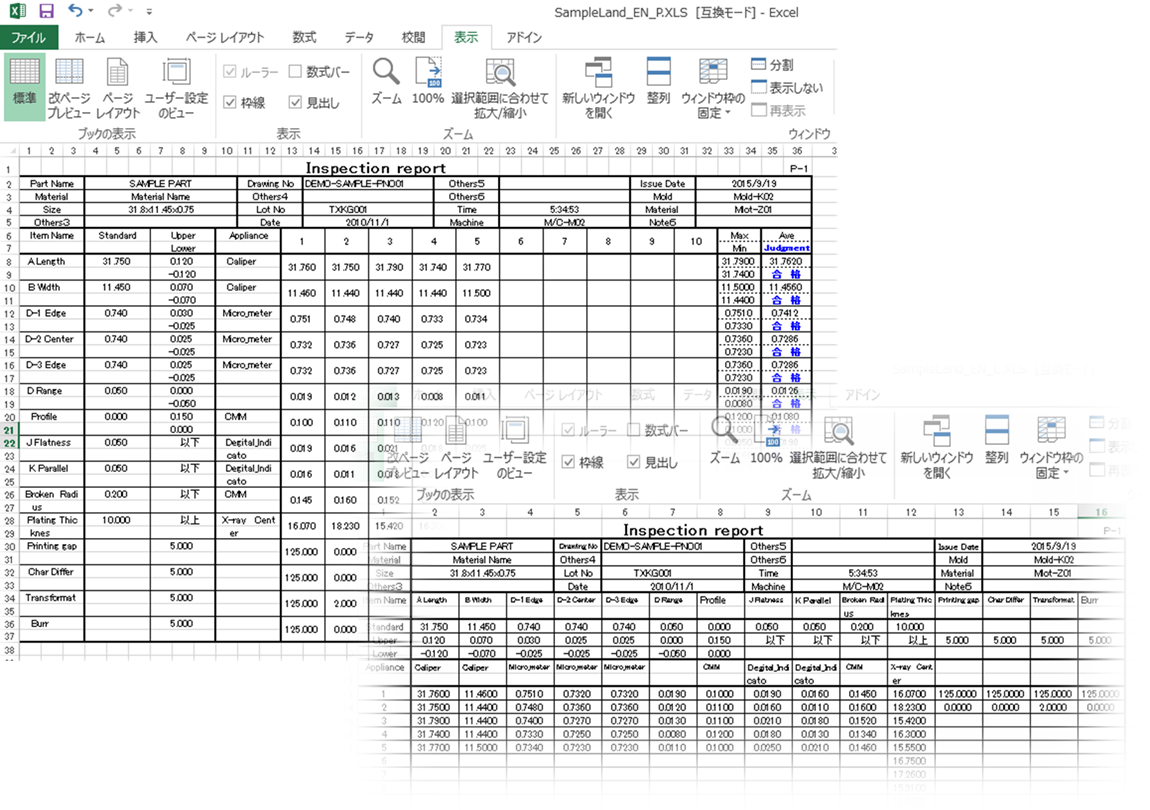

測定データをCSV形式に変換し、お使いのエクセルのフォーマットに転記することができます。

※ 詳細資料はこちらからご覧いただけます 「QC&SPC 3.データ出力処理」詳細資料(PDF)

Graph of SPC Data

測定データを呼び出し、グラフ化します。 測定の図番とロットの範囲を入力し、データを読み込みます。 検索の入力も可能。 製造や機械番号、金型番号など複合条件での検索指示が可能です。
グラ細かな表示方法も簡単に変更できます。 統計フの種類は、管理図、度数表、散布図、パレート図、品質度数表などがございます。

※ 詳細資料はこちらからご覧いただけます 「QC&SPC 4.SPC関連グラフ出力処理」詳細資料(PDF)

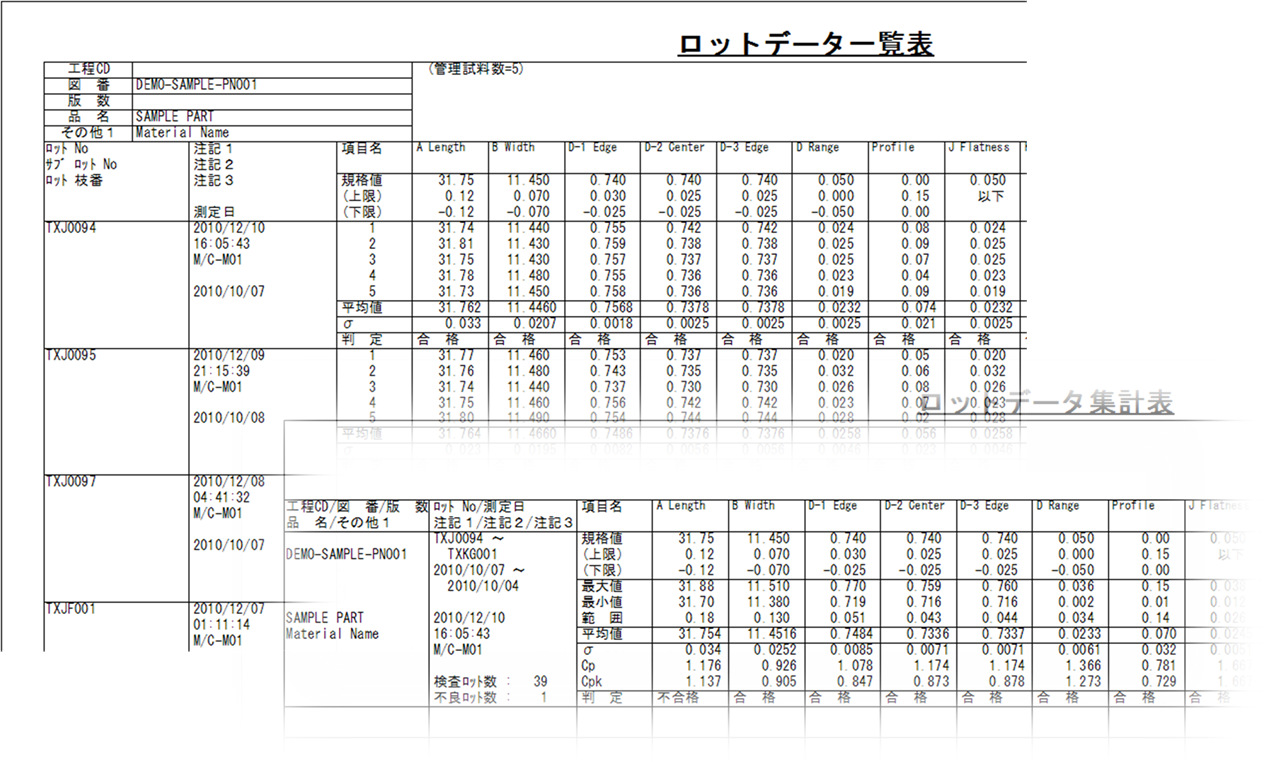

List of SPC Data

※ 詳細資料はこちらからご覧いただけます 「QC&SPC 5.SPC統計資料出力処理」詳細資料(PDF)

品名と規格の登録

項目ごとに規格値を登録していきます。
項目名、使用する測定器名、測定の順序、項目間の計算、数値の形式、補正値、上限下限、管理限界値など詳細な 設定が可能です。 この規格登録を基に測定と判定を行います。 そのため、規格登録は必須となります。

※ 詳細資料はこちらからご覧いただけます 「QC&SPC 6.図面情報と測定手順の登録」詳細資料(PDF)
